さあ、配線だ。そして何度やっても慣れない
「配線スキルを上げたい」が、こまめにPC自作をしたい理由なのかも。

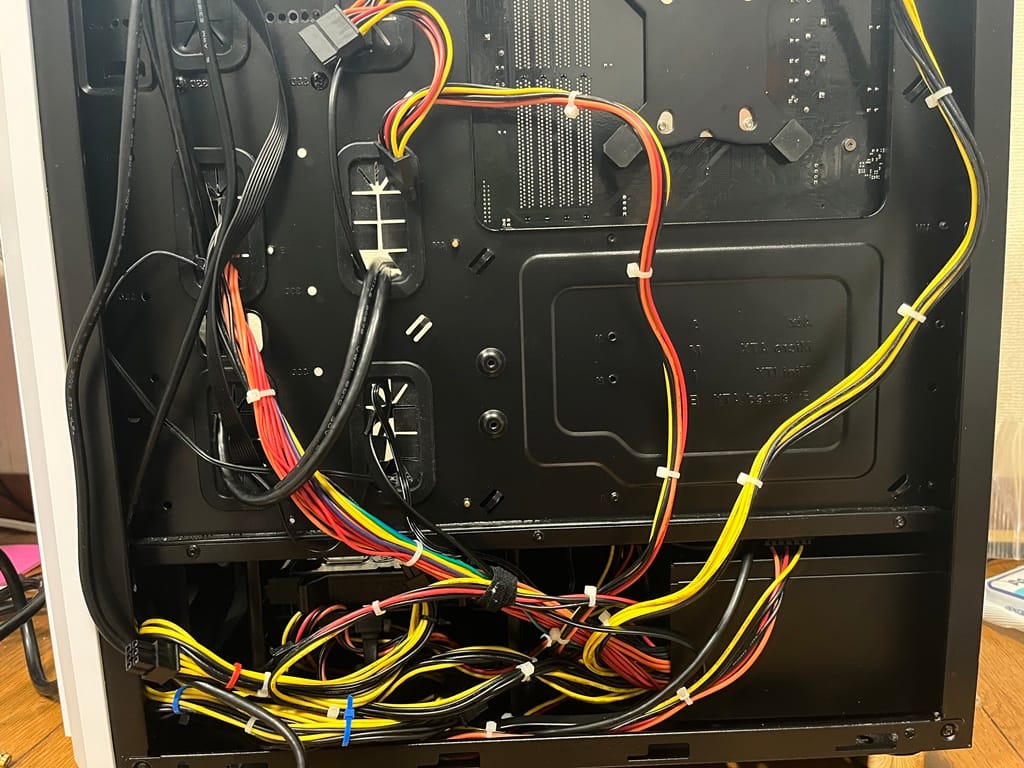

ATX電源を取り付け、ケーブルタイプを１つひとつ確認する。
ATX電源から出てるケーブルの他に、フロントパネルUSBジャック基盤からのケーブルもあるから注意。
GPU無し構成なんで、GPU補助電源用のケーブルは、ケースの隙間に隠しちゃう。

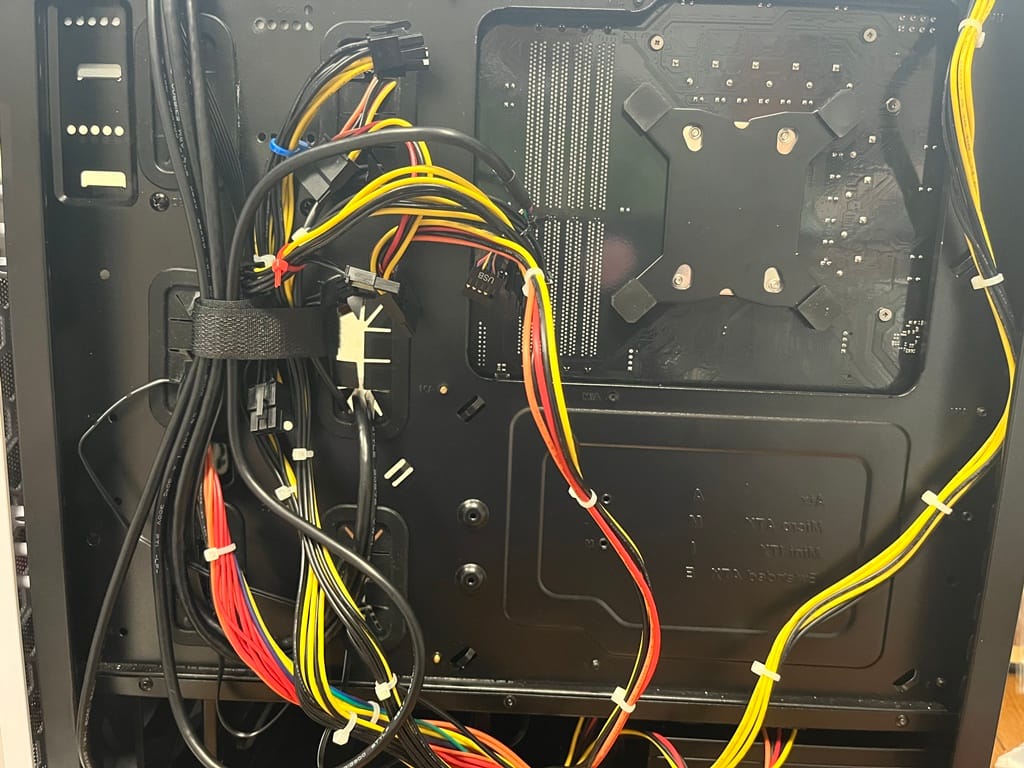

今年になって、「電源ケーブルを結束バンドでなくマジックテープで束ねるのが流行りなのか？」と思って、取り入れてみることにした。
マジックテープでの結線、想像以上に良かった！
うまくいかない時に、手直ししやすいの♪
それにしても、玄人志向750Wシルバーのケーブル類は、華やかだなぁ。
光るPCには絶対に似合わない。
配線の最難関、スイッチプラグ
MBのメーカーによる違いが少ない箇所のはずなのに、どうにもこれが苦手。
最初に検品に出した時も、ここの差し方を間違えてたし。
以後絶対間違えなくなれるように、覚え書きを残すよ。

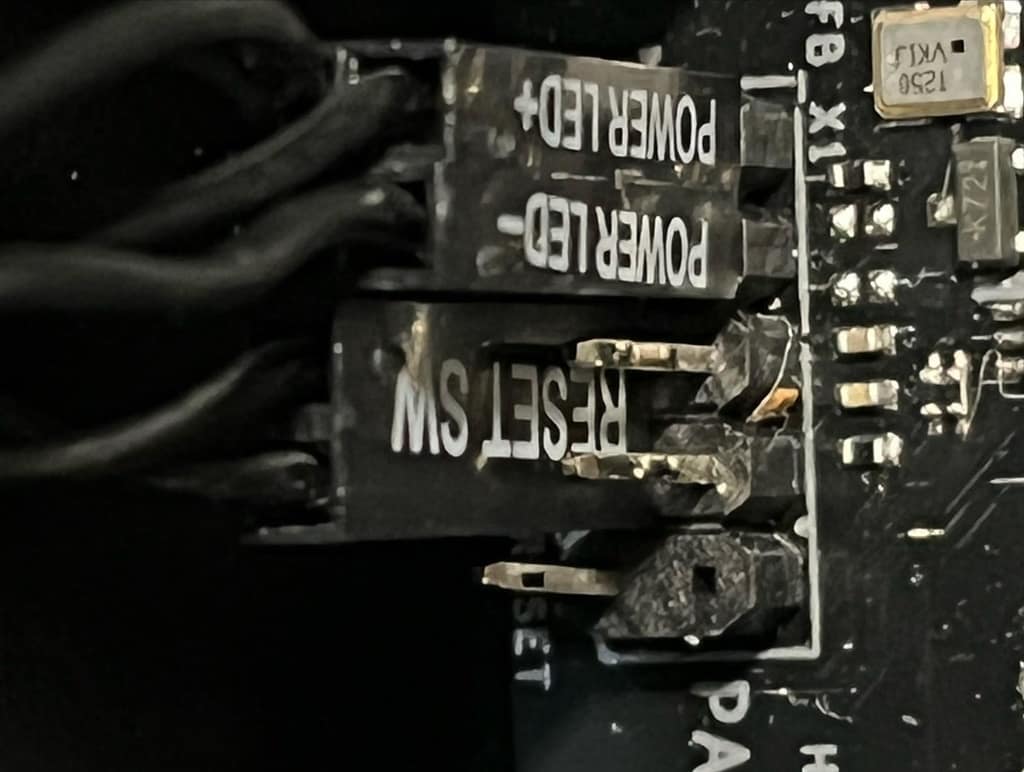

MB上のスイッチプラグ差込箇所はものすごく小さい。
かつスイッチプラグ自体も3ピンファンプラグやUSB2.0やオーディオプラグよりも小さい。
この複雑かつ微細なものが、フロントパネルから伸びている。

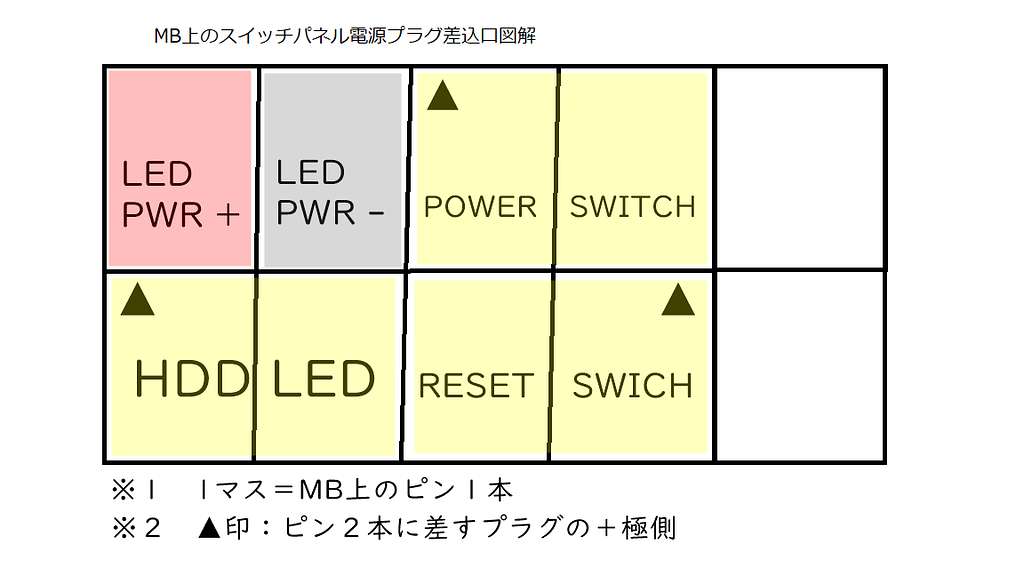

スイッチプラグで覚えておくことは、
- スイッチプラグには、＋極と－極がある
- やや幅の広いスイッチプラグは、MB上のピンを2本使う
- やや幅の広いスイッチプラグは、裏に▲が書いてあるほうが＋極
- 右端の2本のピンには、何も差さない
差す順番も気にしたほうが間違えにくい。
LEDランプ用スイッチと、電源スイッチは、向かって左側が＋極。
リセットスイッチは、右側が＋極。

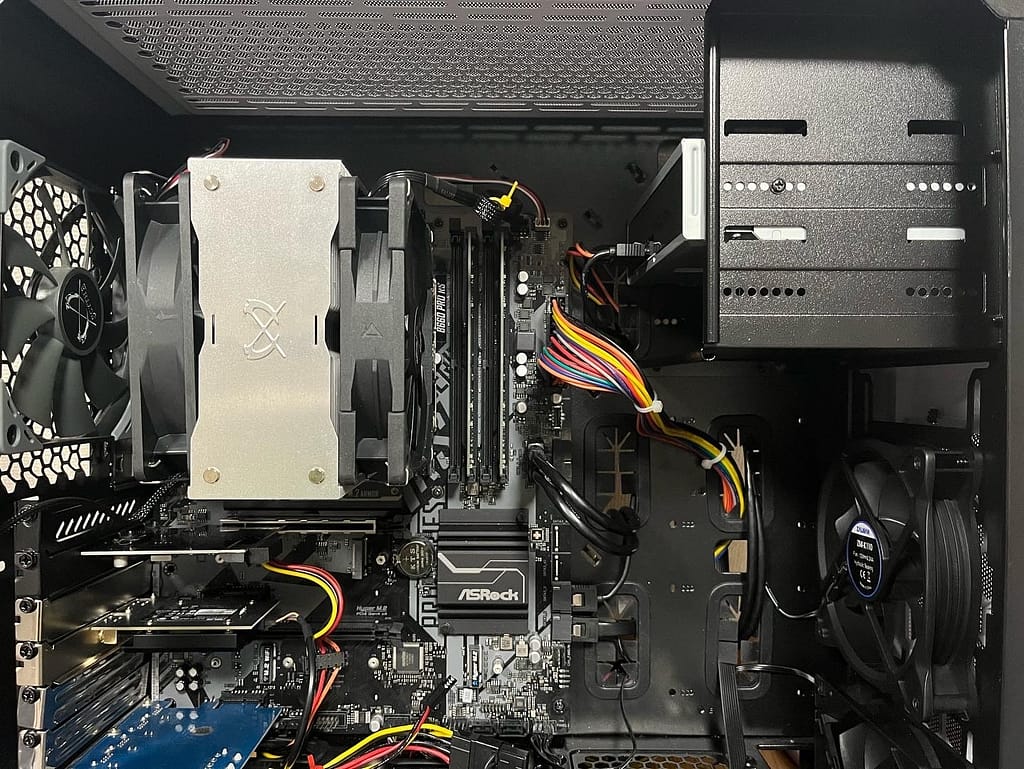

[次ページ] 拡張カードを取り付ける
