パソコン組んでみるよ。(19-1) グラボ無しAlder Lake、組んで早々受難

CPUグリストラウマを経て、こんな道具を作ってみた

今までは、MBにCPUやCPUクーラー（空冷）取り付けるのって、MBが入ってた箱の中で作業していた。
箱だと、蓋の分だけ、キモチ手元が暗くなるし、MBの幅しか作業領域がない。
通電のテストなども限界があるんで、未来の娘１の２代目デスクトップが帰って来てからは、ここに載せて作業をすることにした。

「なんちゃってまな板」（マザーボード検証作業台）材料と作り方
[材料] 厚手の板(45cm×30cm×1.5cm）、六角スペーサー（MBについてくるものと「Mいくついくつ(M2.5等）の部分の数値」を合わせたものを使用）
[必要な工具等] 　錐（キリ）、ボンド
★作り方★
①　板の上にマザーボードを置き、ネジ穴位置に印をつける
②　印をつけたところに錐で穴を開ける。ATX用の穴と、M-ATX用の穴を両方開けておくと便利
③　②で開けた穴に、六角スペーサーのオス側（出張っているほう）をねじ込む。ねじ込んだ後は根元にボンドをつけて補強すると安心
④　マザーボードを載せてみて、ぐらつきがないか確かめる

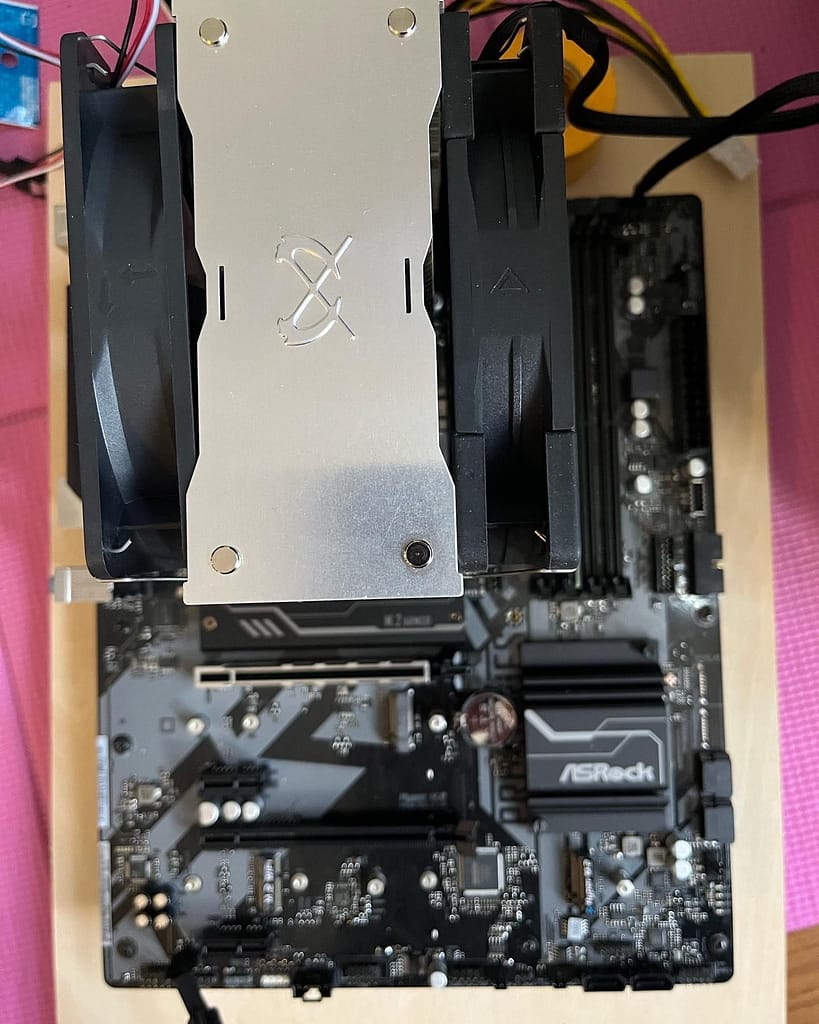

載せてみたところ。
「なんちゃってまな板」の上で、CPUクーラーを取り付けるところから、作業をやり直した。

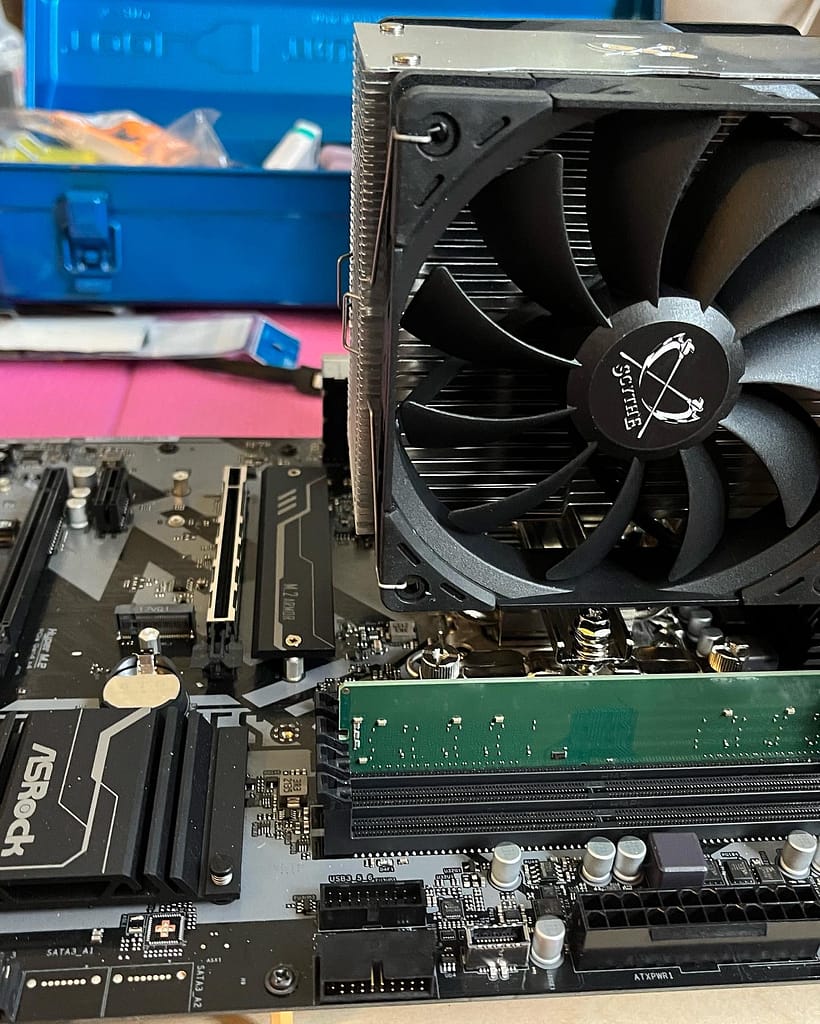

CPUクーラーは、CPUファンを取り付けるとRAMスロットやら端子やらが隠れてしまうので、①ラジエター部のみを取り付ける、②RAMを差す、③CPUファンの配線をする・・・の順で作業をすると効率がよいことにも、早く気付ける。

通電テストを無事クリアしたので、いよいよデスクトップケースに収めるよ。
実は、この状態でシステムディスク（M.2)装着済みでWindows 11も入ってるんで、ATX電源、マウス、キーボード、モニター（HDMIが使えるもの）をつなげば「まな板」の上でCineBenchを回すこともできた。
次回は、ケースに入れて仕上げるよ！
